Unsere Typen im Überblick.

Auf Ihre Aufzugstechnik abgestimmt.

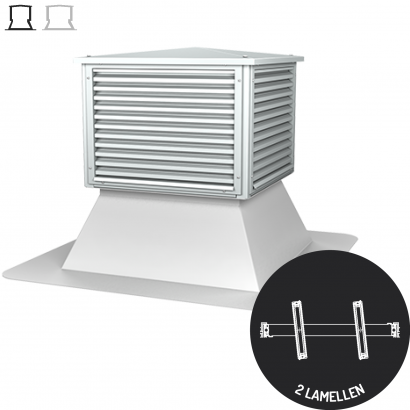

Typ 700 × 700

Die Dachhaube RW3000+ / TYP 700 ist die schmalere Komplettlösung zur Entrauchung und Belüftung von Aufzugsschächten mit zwei Lamellen im Jalousiefenster.

  • Freier Lüftungsquerschnitt: 0,160 m²
  • Untere Breite des Aufsatzkranzes: 700 × 700 mm
  • Obere Breite des Aufsatzkranzes: 500 × 500 mm
  • Höhe des Aufsatzkranzes: 300 mm oder 500 mm
  • Gesamthöhe: 798 mm oder 998 mm
  • Eigenschaften
  • Ausschreibungstext
  • Downloads
  • Ansprechendes Design
  • Zertifizierung nach DIN EN 12101-2
  • Absolute Witterungsstabilität / Schlagregendichtheit
  • Höchste Standsicherheit unter Windlast
  • Ausgezeichneter Wärmedurchgangskoeffizient
  • Thermische Trennung durch GFK-Sockel
  • Integrierter Insektenschutz
  • Durchtrittsicher

rotec RW3000+(Typ 700), einbaufertige Komplettlösung zur Entrauchung und Belüftung von Aufzugsschächten, zertifiziert als NRWG nach DIN EN 12101-2. Doppelschaliger GFK-Sockel mit weißer Durchfärbung als Aufsatzkranz für die Flachdachmontage, in Bauhöhe 300mm oder 500mm, für Rohbauöffnung bis 700x700mm. Freier Lüftungsquerschnitt: 0,160m2. Integriertes zweiflügeliges Aluminium Lamellenfenster als Verschlusselement aus wärmedämmenden Drei-Kammer Profilen mit 2 Isolierstegen, mit 2-fach-Isolierverglasung (Glasstärke 28mm), mit E-Motor 24V Bedienung. Abluftkonstruktion gefertigt aus Alu-Profilen AlMgSi 0,5 (40x40mm) mit silberfarbiger Eloxalbeschichtung (E6/EV1), 4-seitig mit Lüftungsgittern (Typ W11) verkleidet, in Bauhöhe 489mm. Leicht bombierte, abnehmbare Dachkonstruktion aus Alu-Blech AlMg 1. Gesamthöhe 798mm, werkseitig komplett einbaufertig vormontiert. Inklusive Insektenschutzgitter aus Edelstahl 1.4301 (1,9x1,9mm Maschenteilung).

  • rotec Dachhaube RW3000+ Typ 700 x700 Datenblatt Download
  • Zertifizierung nach DIN EN 12101-2

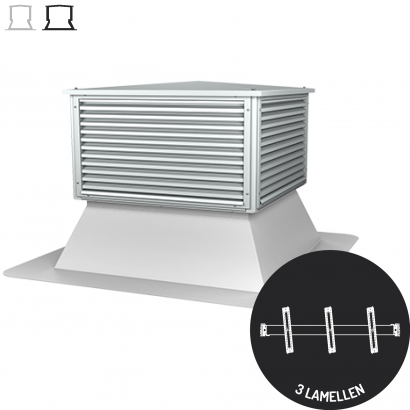

Typ 900 × 900

Die Dachhaube RW3000+ / TYP 900 ist die breitere Komplettlösung zur Entrauchung und Belüftung von Aufzugsschächten mit drei Lamellen im Jalousiefenster.

  • Freier Lüftungsquerschnitt: 0,338 m²
  • Untere Breite des Aufsatzkranzes: 900 × 900 mm
  • Obere Breite des Aufsatzkranzes: 700 × 700 mm
  • Höhe des Aufsatzkranzes: 300 mm oder 500 mm
  • Gesamthöhe: 798 mm oder 998 mm
  • Eigenschaften
  • Ausschreibungstext
  • Downloads
  • Ansprechendes Design
  • Zertifizierung nach DIN EN 12101-2
  • Absolute Witterungsstabilität / Schlagregendichtheit
  • Höchste Standsicherheit unter Windlast
  • Ausgezeichneter Wärmedurchgangskoeffizient
  • Thermische Trennung durch GFK-Sockel
  • Integrierter Insektenschutz
  • Durchtrittsicher

rotec RW3000+ (Typ 900), einbaufertige Komplettlösung zur Entrauchung und Belüftung von Aufzugsschächten, zertifiziert als NRWG nach DIN EN 12101-2. Doppelschaliger GFK-Sockel mit weißer Durchfärbung als Aufsatzkranz für die Flachdachmontage, in Bauhöhe 300mm oder 500mm, für Rohbauöffnung bis 900x900mm. Freier Lüftungsquerschnitt: 0,338m2. Integriertes dreiflügeliges Aluminium Lamellenfenster als Verschlusselement aus wärmedämmenden Drei-Kammer Profilen mit 2 Isolierstegen, mit 2-fach-Isolierverglasung (Glasstärke 28mm), mit E-Motor 24V Bedienung. Abluftkonstruktion gefertigt aus Alu-Profilen AlMgSi 0,5 (40x40mm) mit silberfarbiger Eloxalbeschichtung (E6/EV1), 4-seitig mit Lüftungsgittern (Typ W11) verkleidet, in Bauhöhe 489mm. Leicht bombierte, abnehmbare Dachkonstruktion aus Alu-Blech AlMg 1. Gesamthöhe 798mm, werkseitig komplett einbaufertig vormontiert. Inklusive Insektenschutzgitter aus Edelstahl 1.4301 (1,9x1,9mm Maschenteilung).

  • rotec Dachhaube RW3000+ Typ 900x900 Datenblatt Download
  • Zertifizierung nach DIN EN 12101-2

Direkter Vergleich

Typ 700 Typ 900
Zusammenfassung Die Dachhaube RW3000+ / Typ 700 ist die schmalere Komplettlösung zur Entrauchung und Belüftung von Aufzugsschächten mit zwei Lamellen. Die Dachhaube RW3000+ / Typ 900 ist die breitere Komplettlösung zur Entrauchung und Belüftung von Aufzugsschächten mit drei Lamellen.
Einsatzgebiet Zum horizontalem Einbau in das Flachdach. Zum horizontalem Einbau in das Flachdach.
Montage Zur direkten Integration in die Gebäudeisolation. Zur direkten Integration in die Gebäudeisolation.
Wartung Komfortable Sichtwartung vom Aufzugsschacht. Komfortable Sichtwartung vom Aufzugsschacht.
Freier Lüftungsquerschnitt 0,160 m² 0,338 m²
Untere Breite des Aufsatzkranzes 700 × 700 mm 900 × 900 mm
Obere Breite des Aufsatzkranzes 500 × 500 mm 700 × 700 mm
Höhe des Aufsatzkranzes 300 mm oder 500 mm 300 mm oder 500 mm
Gesamthöhe der Dachhaube 798 mm oder 998 mm 798 mm oder 998 mm
Anzahl an Lamellen im Jalousiefenster 2 Stk 3 Stk
